2009/08/16 (Sun)
昨日の下準備(作業手順把握)をしていたおかげで、ドアハンドルの交換作業を手際よく?進められた♪

フロントドアのドアハンドル交換作業。

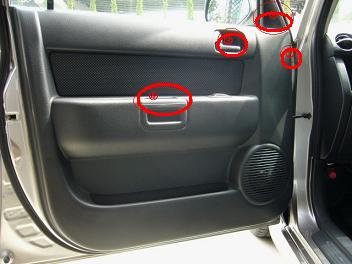

まず、ドアの内張りを外す。内張りを外すには、下記画像のようにドアの付け根部分インドアハンドル部分ドアポケット部分のネジを取り外す。



ドアミラーの裏側の三角形のパネルは、外さなくても問題なしと思われるが、引っ張るだけで簡単に外せる。


ドアの付け根部分にあるネジ。
少し緩めて、引っこ抜いてあげよう★


インドアハンドルにあるネジ。これも外す。


ドアポケット内部にあるネジ。
こいつも外す。


ネジを緩め、ポケットを上に引っ張ると簡単に取れるので、取っておく。


すべてのネジを緩めたら、後はパネルを引っ張って外してあげよう。
内張り外し なるものがあると便利らしいけど、なくても無問題


内張りを外すと、こんな感じ。
変なビニールシートが覆ってあった。
防水シート?邪魔なので、いつかデッドニングするときに全部とってやろうと思った。


ドアの後方部分のシートを少し剥がしていきドアハンドルがあることを確認。
さらに、空洞(作業スペース)をある程度確保する。


下記のようにボルトが2つ(赤)、キーシリンダーと繋がったドアロックのバー()が発見できる。
ボルトと、ドアロックのバーをドアハンドルから外す。
(黄色いプラスチックの固定されているのを外し、そのあとマイナスドライバーなどでてこの原理を利用し、バーをドアハンドルから引き離す)


上記の取り外しが終わったら、ドアハンドルを外側に軽く引っ張り出し、キーシリンダーを取り外す。
下記の凸部分がドアハンドルの凹部分にはさまっているので、これもマイナスドライバーを使って外してあげよう。


キーシリンダーとの分離ができれば、ドアハンドルをそのままゆっくりと回しながら引っ張って取り外す。
ドアハンドルを取り外すと、溝にめちゃくちゃ汚れがたまっていたので、しっかりと拭き掃除もしたげた☆



んで、今度はメッキドアハンドルの取り付け作業。
今やった作業とは、反対の作業工程で取り付けてゆく。




そして、、、運転席側のドハハンドル交換作業完了
一つ交換するのに、約1時間かかっちまった。。。

今度は、助手席側。
運転席側と作業工程が変わらないため、省略。
こっち側は、約30分で作業完了。


そして、今度はリアドアのドアハンドル交換。
こっちは、フロントドアと少し違ってて、内張りは2つの箇所で固定されていた。



それ以外は特に変わらないため、同じように内張りを外していく。
そして、ドアハンドルを見つけ、片方のボルト(赤)を緩めたところで問題発生

リアドア内部に、変な物体があり内部が確認できないのだ
さらに、内部狭すぎて、俺の使ってるラチェットレンチがボルトに入り込みそうにないのだった
時間ばかりが過ぎて、外が暗くなり始めていたのと、怪我しまくってたので、今日の作業はココで断念

モールの取り外し方も結局わからないまま。。。
残った作業は、ディーラーにやってもらおうかと考えている。


<今日のケガ>
左手首に切り傷×1
右手首に切り傷×1
右手親指の付け根辺りに深い傷×1
